3D viewer

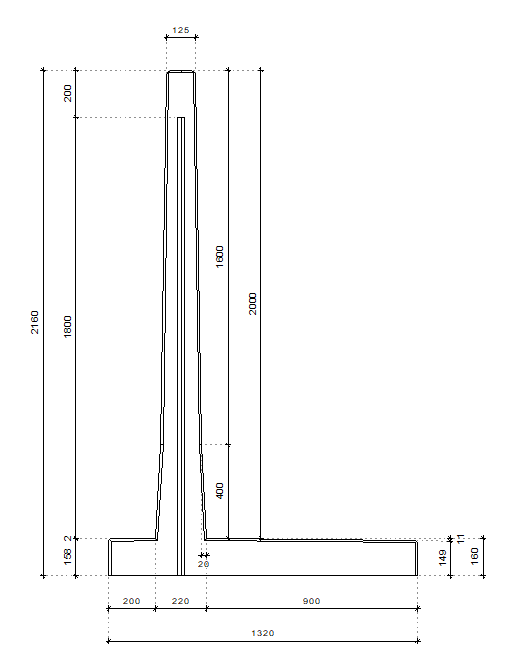

Dessin technique
Description
Les murs de soutènement LA sont spécialement conçus pour les applications agricoles comme les silos-couloirs, les silos pour le biogaz, les silos à fumier, etc. Ceux-ci sont toujours dotés d’un talon pour une stabilité et une sécurité maximales. Les murs de soutènement LA uniques peuvent absorber les fortes pressions et les forces d'impact de l'ensilage et du désilage au moyen de pelleteuses et de tracteurs lourds. Ils sont disponibles en 3 variantes : les murs de soutènement LA-S pour une charge à l’essieu maximale de 10 tonnes, les murs de soutènement LA-G pour une charge à l’essieu maximale de 15 tonnes, et les murs de soutènement LA-V pour une charge à l’essieu maximale de 20 tonnes.
* Le bord inférieur constitue le côté de charge et intérieur où les pelleteuses ou tracteurs lourds peuvent ensiler jusqu’au bord.
* Le côté intérieur présente une hauteur totale nette.
* En intégrant le pied dans le sol du silo, la hauteur d'ensilage est exploitée au maximum et la capacité de stockage est facile à calculer.
* Les murs de soutènement LA présentent une forme légèrement conique à la fois dans la partie verticale du mur et dans la partie inférieure pour une pente correcte.
* Ils sont également tous dotés d'un bord de protection plus haut pour les protéger contre les jus de presse et les dommages lors de l'ensilage.
* Les coins arrondis évitent au film d'ensilage de glisser et/ou de s'abîmer.
* Si vous le souhaitez, des sangles d'arrimage peuvent être montées à l'extérieur des murs de soutènement LA après l'installation pour un meilleur serrage et une fixation supplémentaire du film d'ensilage.
Pour construire un silo complet, nous proposons des accessoires comme les réservoirs d’effluent, la gouttière Bosch Beton et les dalles de sol en béton.
* Le bord inférieur constitue le côté de charge et intérieur où les pelleteuses ou tracteurs lourds peuvent ensiler jusqu’au bord.
* Le côté intérieur présente une hauteur totale nette.
* En intégrant le pied dans le sol du silo, la hauteur d'ensilage est exploitée au maximum et la capacité de stockage est facile à calculer.
* Les murs de soutènement LA présentent une forme légèrement conique à la fois dans la partie verticale du mur et dans la partie inférieure pour une pente correcte.
* Ils sont également tous dotés d'un bord de protection plus haut pour les protéger contre les jus de presse et les dommages lors de l'ensilage.
* Les coins arrondis évitent au film d'ensilage de glisser et/ou de s'abîmer.
* Si vous le souhaitez, des sangles d'arrimage peuvent être montées à l'extérieur des murs de soutènement LA après l'installation pour un meilleur serrage et une fixation supplémentaire du film d'ensilage.
Pour construire un silo complet, nous proposons des accessoires comme les réservoirs d’effluent, la gouttière Bosch Beton et les dalles de sol en béton.
Caractéristiques
| Mélange de béton | 2nd generation self-compacting C60/75 | Armature en acier | B500 |
|---|---|---|---|
| Poids | 4975kg (L = 3995mm) | Enrobage | 30mm |
| Tolérance dimensionelle | +/- 5mm | Classe visible de béton | Tous les côtés de visibilité A (supérieur) |
| Vie de conception | 50 ans | Garantie du produit | 10 ans |
| Classe écologique | XA3, XC4, XD3, XS3, XF4 | Dispositif de levage | Aucun, endroits avec la pince |
Découpe et autres modifications
Raccord pour mur de cloisonnement
Raccord pour mur U
Évacuation d’eau
Biseau
Solution d'angle standard
