3D viewer

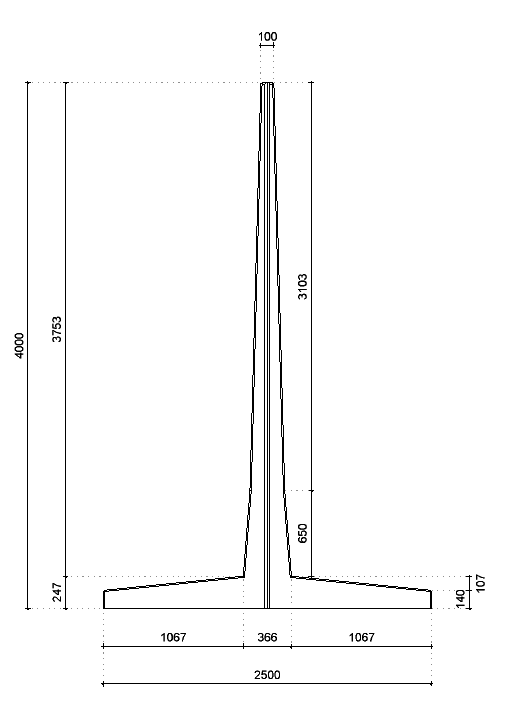

Dessin technique
Description
Les murs de soutènement TWA sont spécialement conçus pour les applications agricoles comme les silos-couloirs ou les silos pour le biogaz. Néanmoins, leur conception les rend parfaitement adaptés aux systèmes de stockage intérieur tels que les salines et le stockage de recyclage. Ils servent de mur de cloisonnement compact dans la réalisation de plusieurs silos ou chambres de stockage. Les murs de soutènement T uniques peuvent absorber des deux côtés les fortes pressions et les forces d'impact de l'ensilage et du désilage au moyen de pelleteuses et de tracteurs lourds. Les murs de soutènement TWA sont disponibles en 2 variantes : les murs de soutènement TWA_15T pour une charge à l’essieu maximale de 15 tonnes, et les murs de soutènement TWA_20T pour une charge à l’essieu maximale de 20 tonnes.
* Les deux bords inférieurs sont des côtés de charge sur lesquels - indépendamment du côté - les pelleteuses et tracteurs lourds peuvent ensiler/désiler jusqu’au bord.
* Les deux côtés intérieurs présentent une hauteur totale nette.
* En intégrant le pied dans le sol (du silo), la hauteur d'ensilage/de remplissage est exploitée au maximum et la capacité de stockage est facile à calculer.
* Les murs de soutènement TWA présentent une forme légèrement conique à la fois dans la partie verticale du mur et dans la partie inférieure pour une pente correcte.
* Ils sont également tous dotés d'un bord de protection plus haut pour les protéger contre les jus de presse et les dommages lors du désilage/remplissage et déchargement.
* Les coins arrondis évitent au film d'ensilage/de protection de glisser et/ou de s'abîmer.
Pour construire un silo complet, nous proposons des accessoires comme les réservoirs d’effluent, la gouttière Bosch Beton et les dalles de sol en béton.
* Les deux bords inférieurs sont des côtés de charge sur lesquels - indépendamment du côté - les pelleteuses et tracteurs lourds peuvent ensiler/désiler jusqu’au bord.
* Les deux côtés intérieurs présentent une hauteur totale nette.
* En intégrant le pied dans le sol (du silo), la hauteur d'ensilage/de remplissage est exploitée au maximum et la capacité de stockage est facile à calculer.
* Les murs de soutènement TWA présentent une forme légèrement conique à la fois dans la partie verticale du mur et dans la partie inférieure pour une pente correcte.
* Ils sont également tous dotés d'un bord de protection plus haut pour les protéger contre les jus de presse et les dommages lors du désilage/remplissage et déchargement.
* Les coins arrondis évitent au film d'ensilage/de protection de glisser et/ou de s'abîmer.
Pour construire un silo complet, nous proposons des accessoires comme les réservoirs d’effluent, la gouttière Bosch Beton et les dalles de sol en béton.
Caractéristiques
| Mélange de béton | 2nd generation self-compacting C60/75 | Armature en acier | B500 |
|---|---|---|---|
| Poids | 7425kg (L = 2495mm) | Enrobage | 30mm |
| Tolérance dimensionelle | +/- 5mm | Classe visible de béton | Tous les côtés de visibilité A (supérieur) |
| Vie de conception | 50 ans | Garantie du produit | 15 ans |
| Classe écologique | XA3, XC4, XD3, XS3, XF4 | Dispositif de levage | Aucun, endroits avec la pince |
Solution d'angle standard
Découpe et autres modifications
Biseau
